货客气垫船 气垫船

目的。 “Neptune 23GrPasML”型货客两栖气垫船设计用于运输不超过1700公斤的货物或6人以下的乘客和不超过1250公斤的货物。

船舶类别。该船属于*3类封闭式小型船舶。

可接受的经营范围。该船可在沿海海域和内陆水域作业。操作期间的限制 – 1% 的概率波高可达 1.2 m，距避难地的距离不超过 11 公里（6 英里）。避难所是指任何一块土地、一个海湾、停在路边的船只，船只可以在那里躲避恶劣天气。经营期限。该船可全年运营。表面类型： – 沿水面，无深度限制； – 浅水区，包括零深度和浅滩； – 沿着冰冻和积雪覆盖的水库表面，沿途没有高于气垫高度的小丘； – 在冰雪和浮冰上； – 在浸水的沼泽表面和稀疏的芦苇丛中，高度不妨碍驾驶的能见度。允许船舶在平坦海岸的无障碍区域离开和移动。在冰雪覆盖的水体表面行驶时，不受避难地点的限制。温度条件。允许在 -40°C 至 +40°C 的室外温度下运行。

风力限制。风速限制为 12 m/s。

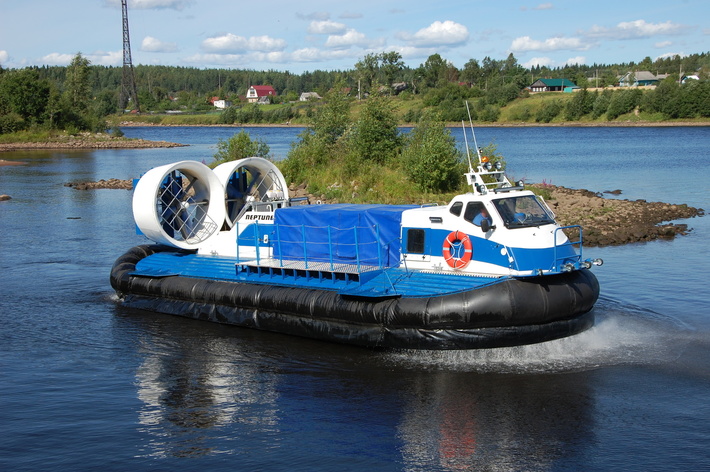

一天中的时间限制。该船可以在白天和黑暗中操作。在黑暗中操作时，安装额外的照明（远光聚光灯）。建筑和结构类型。一种两栖型气垫船，整个周边有两层柔性围栏，一个独立的起重和推进综合体，配有两个双离心增压器和两个气动喷嘴中的可变螺距螺旋桨，​​发动机舱位于船尾，船体形状简化，有五个水密舱壁。

规范和规则。气垫船的设计符合俄罗斯河流登记的“小型船舶分类和检查指南”R.044-2016 和俄罗斯联邦政府 2010 年 8 月 12 日 N 623 号决议（于 2015 年 4 月 30 日修订）的“内河运输设施安全技术法规”的要求。

主要尺寸：

运输货物和乘客时有效载荷的组成：

燃油消耗。当以 40-45 公里/小时的速度行驶在平静的水面上时，油耗约为 30 升/小时。这些条件下的具体消耗量为 0.6-0.8 升/公里。

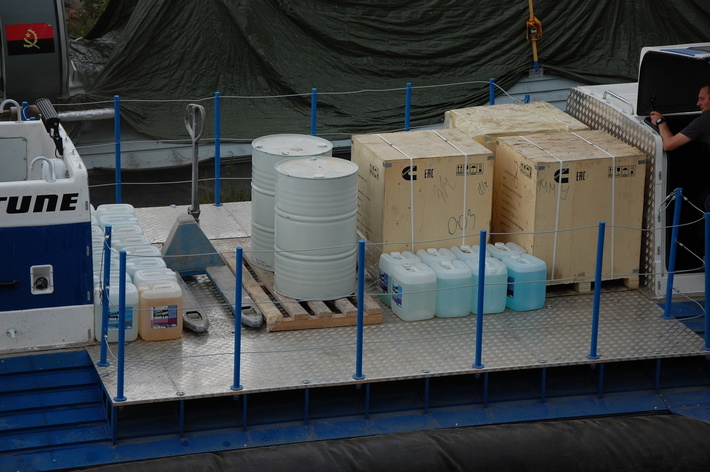

加载位置。货物放置在甲板上。甲板位于沙龙和油箱舱之间。甲板有尺寸；长4.0m，宽2.0m。可以用遮阳篷覆盖甲板。甲板上有用于固定货物的支架。甲板上有防滑表面。可以通过悬挂部分来增加货物区域的宽度。甲板总面积为 4×4 平方米。在甲板区域，铰接部分安装了可拆卸的栏杆。

行驶速度。具有平均运行负载的气垫船在无风、平静的天气下具有： 水上最大速度 – 65 公里/小时 冰面上最大速度 75 公里/小时 运行速度。水上运行速度为 40-45 公里/小时，浓雪覆盖的表面为 50-60 公里/小时。

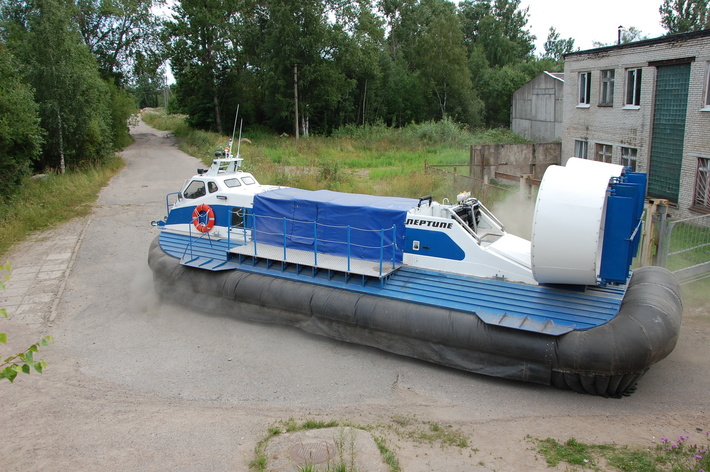

两栖品质。由于柔性外壳将气垫固定在机身下方，因此机身与屏幕分离，从而确保了气垫船的两栖性能。提升高度取决于增压器（发动机）的速度、负载和运行纵倾角。气垫可达到的最大高度约为0.75 m。气垫的高度是从支撑硬表面到外壳底部的距离。

灵活的击剑。为了在船上形成气垫，在整个周边设置了柔性围栏。灵活的两层围栏由上层（接收器）和下层（可拆卸元件）组成。柔性围栏的内部轮廓由纵向和横向充气龙骨组成。柔性围栏材料是基于尼龙纺织品的橡胶织物。框架。一般信息。主体、套件和基础的材料均采用铝合金板材和型材。轧制板材采用 Amg5M 级、GOST 21631-76。型钢等级 Amg6M 或 D16T 符合 GOST 8617-75。

砍伐。一般信息。机舱由玻璃纤维制成，具有符合空气动力学的流线型形状。舱体为三层结构，中间层为隔热层。外层由以聚酯树脂为基础的玻璃纤维和玻璃纤维增​​强材料制成。中间层由瓷砖泡沫制成。内层由玻璃纤维制成，覆盖有衬绒织物。

主发动机。拟安装两台康明斯生产的ISF2.8车用柴油机作为主机，直列直列四缸、涡轮增压、增压空气中间冷却、分布式燃油喷射“共轨”。最大允许速度为 3200 rpm。每台发动机的主要特性：最大功率，kW（马力）- 110（149.6）；气缸数量，个- 4；气缸容积，l – 2.8。

燃油系统。燃油系统由两个油箱组成，每个油箱容量为 200 升。传播。气垫船配备了两个动力装置，将发动机动力分配给增压器和螺旋桨。动力装置包括平齿传动带、带安装在轴承中的轴的滑轮。气垫船左右两侧有两个独立的传动装置，每个传动装置将其一侧的扭矩从动力装置传递到螺旋桨和增压器。传动装置包括万向传动装置。

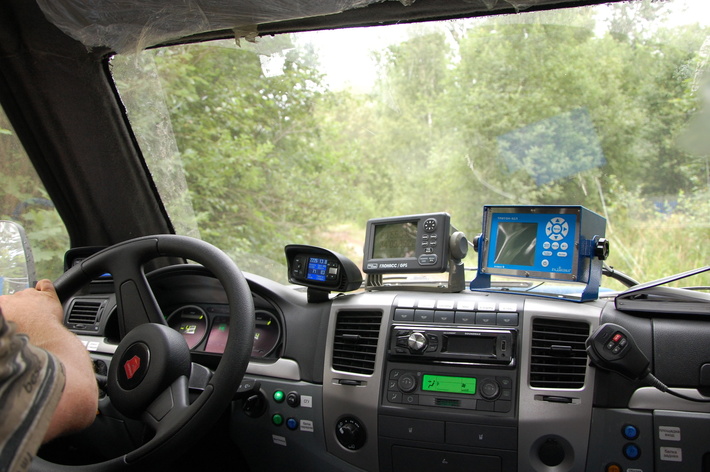

推进器。该气垫船采用气动固定喷嘴中的两个变距螺旋桨作为螺旋桨。变距螺旋桨支撑单元和反向机构位于每个喷嘴的塔架中。螺旋桨叶片的材料是涂有芳纶织物（Kevlar）的玻璃纤维。螺旋桨叶片的旋转角度由电动踏板改变，并由安装在控制面板上的方向指示器控制。

安全气囊鼓风机。提供两个双离心式增压器作为气垫增压器。气垫鼓风机分别在其各自的一侧运行。增压器安装在两侧由调心轴承支撑的轴上。增压器材料是添加了碳和芳纶织物（碳和凯夫拉）的玻璃纤维。

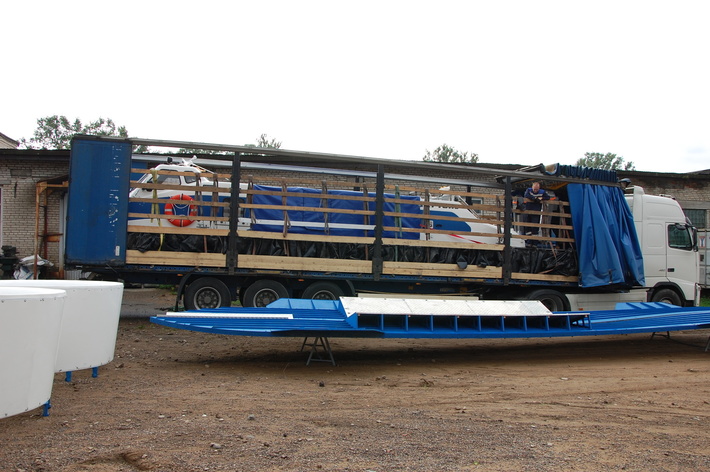

运输。公路运输在2.5m以内不受限制。该船将使用 40HC 集装箱运输。同时，侧装部分、悬挂舵的附件以及螺旋桨外挂架均被拆除。拆解的产品单独装在 40 英尺集装箱中或通过公路运输。
